滑触线工作原理分析
发布日期:2020-03-05 07:52:01    打印


滑触线的构成以及工作原理

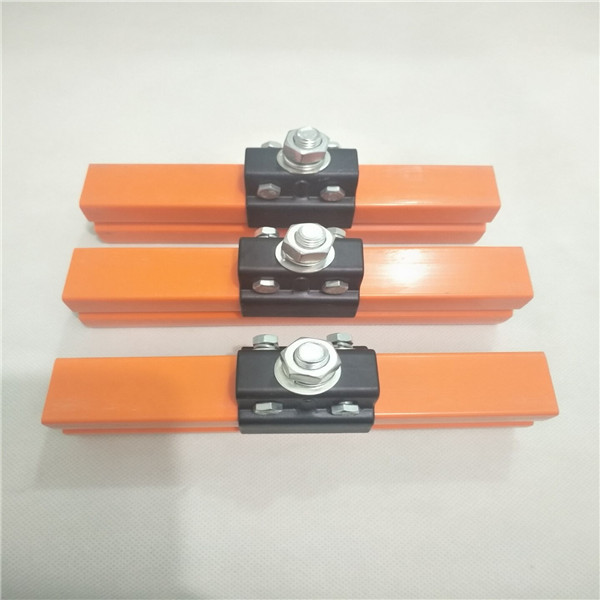

    供电安全滑触线装置由导管,滑触线导电器两主要部件及一些辅助组件构成。滑触线导管:是一根半封闭的异形管状部件,是安全滑触线的主体部分。其内部可根据需要嵌设2-9根裸体导轨作为供电导线,各导轨间相互绝缘,并与外壳绝缘,从而保证供电的安全性。并在带电检修时有效地防止检修人员触电事故。重庆天宝生产的导管每条长度6m,可以连接成任意需要长度,普遍导管制作成直线形,也可以按特殊需求制成圆弧形等。滑触线的构成以及工作原理?滑触线导电器是在导管内运行的一组电刷壳架,滑触线由安置在用电机构(行车、小车、电动葫芦等)上的拔叉(或牵引链条等)带动,使之与用电机构成同步运行,将通过导轨,滑触线电刷的电能传输到电动机或其它控制元件。导电器电刷的极数有3-16极与导管中导轨数相应。滑触线的构成以及工作原理.1、滑触线安全:供电安全滑触线外壳系由高绝缘性能的工程塑料制成。外壳防护等级可根据需要达到IP13.IP55级,能防护雨、雪、霜和冰冻袭击以及异物触及。滑触线经受多种环境条件经验。绝缘性能良好,对检修人员触及输电导管外部无任何伤害。滑触线可靠:输电导轨导电性能极好,散热较快,许用电流密度高,阻抗值低,线路损失小。电刷由具有高导电性能,高耐磨性能的金属铜、碳合金材料制成。导电器移动灵活,定向性能好,有效控制了接触电弧和串弧现象。滑触线滑触线经济:供电安全滑触线装置结构简单,许用电流密度高,电阻率低、电压损耗低,可节电10%左右,实现以塑代钢,以塑代铜,设计新颖,无需其它绝缘结构,无需补偿线,安装于起重机控制室同侧。滑触线节省安装材料和经费。滑触线滑触线方便:供电安全滑触线装置将多极母线集合于一根导管之中,组装简便。滑触线其固定支架,连接夹、悬吊装置,均以通用件供应。装拆、调整、维修亦十分方便。滑触线用途:供电安全滑触线装置可用于电动葫芦、电动梁式和桥式起重机:堆垛机、机电产品的自动检测线,自动化生产线;移动式电动工具和其它的移动导电设备,以及厂矿、车间、办公场所内固定敷设母线槽。滑触线的构成以及工作原理重庆天宝就为大家简单的介绍到这里,如有其他疑问欢迎广大客户致电本公司。
