桥架,电缆桥架,电缆桥架配件

铝合金电缆桥架:

铝合金制电缆桥架装置的简称,由铝合金材料制作托盘或梯架的直通弯通附件以及支吊架等构成用以支承电缆具有连续刚性结构的总体装置。

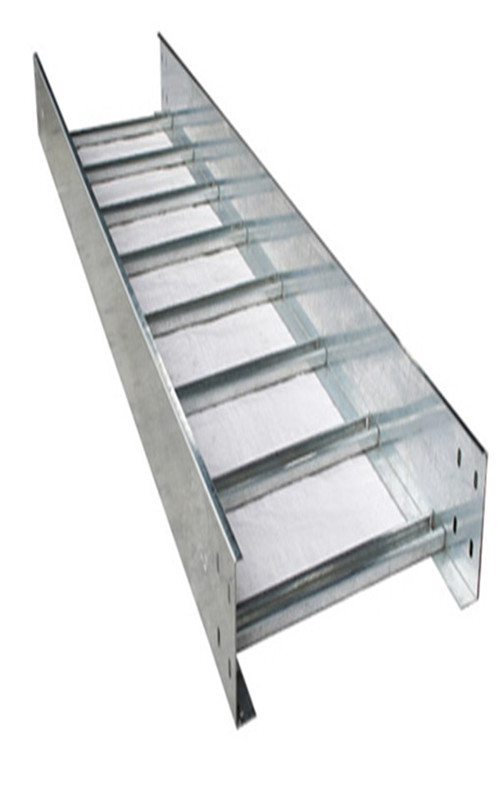

梯架:

梯形电缆桥架直接承托电缆的部件的简称,由两根纵向侧边与若干根横档构成的梯形部件.

有孔托盘:

有孔槽形电缆桥架直接承托电缆的部件的简称,由带孔眼的底板和侧边所构成的或由整块铝合金板冲孔后弯曲制成底部有孔的槽形部件.

无孔托盘:

无孔槽形电缆桥架直接承托电缆的部件的简称,由底板与侧边构成的或由整块铝合金板弯曲制成实底的槽形部件。

直通:

一段不能改变方向或几何尺寸的用于直接承托电缆的刚性直线形部件.

弯通:

一段能改变方向的用于直接承托电缆的刚性非直线形部件.

水平弯通:

在同一水平面改变桥架方向的部件分为30度、45度、60度、90度四种.

水平三通:

在同一水平面以间隔90度分三个方向连接桥架的部件分为等宽变宽两种.

水平四通:

在同一水平面以间隔90度分四个方向连接桥架的部件分为等宽变宽两种.

垂直上弯通:

使桥架从水平面改变方向向上的部件.

垂直下弯通:

使桥架从水平面改变方向向下的部件.

垂直三通:

在同一垂直面以间隔90度分三个方向连接桥架的部件.

变宽直通:

在同一平面连接不同宽度桥架的部件.

支吊架:

电缆桥架支承构件的简称,用于直接支承托盘梯架直通弯通的部件。有支架悬臂、支架吊架等基本型式.

附件:

用于直通之间直通与弯通之间的连接件或其它补充功能的部件,可包括.

1连接板,分为

直线连接板简称直接板

铰链连接板简称铰接板,分为水平式垂直式两种:

变宽连接板简称变宽板

变高连接板简称变高板

伸缩连接板简称伸缩板

垂直支承板简称支承板

桥架与箱体或楼板连接板

2 终端板

3 引下件

4 盖板

5 固紧件

6 隔板
