钢体滑触线的特点
发布日期:2019-08-15 08:22:33    打印


一。钢体滑触线的特点

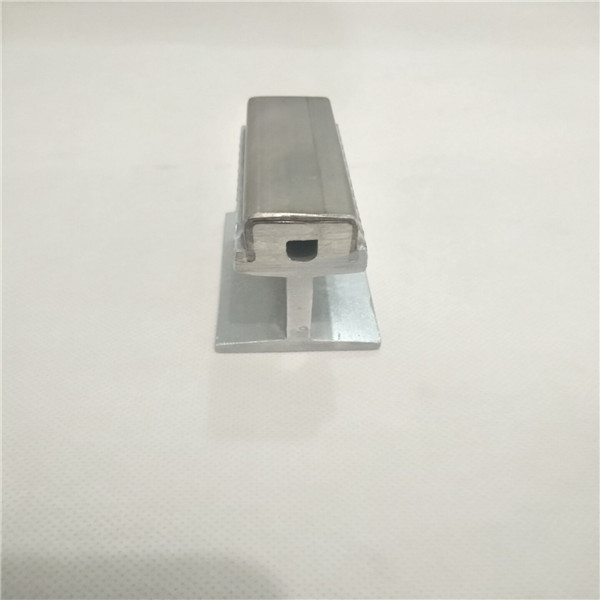

    钢体滑触线由燕尾糟铜棒和高强度工字钢构成,其嵌装工艺保证了铜棒和工字钢的紧密结合。采用高强度专用绝缘子作支撑,从而组成向各种移动设备馈电的滑触线。其滑线截面如右图所示: 官方网站:www.cqtbdq.com
    钢体滑触线的特点:
    1.运行可靠,绝不发生电源中断故障,可使用于高温、高粉尘、高腐蚀等恶劣环境。
    2.采用燕尾槽嵌装工艺后,解决其它刚体滑线运行中受振动引起的螺丝松动现象,从而保证滑线整体牢固可靠。
    3.机械强度大,不易弯曲变型,能承受强大的短路冲击电流。
    4.可根据用户需要设定截流量,最大可达到l000mm2,电压等级可达到5kv以上。
    5.采用铜体导电,可大幅度降低导线电能损耗。
    6.添加辅助电缆后,可组成低阻抗滑触线,线路阻抗成倍降低。
    7.散热面大,结构紧凑简单,安装维修方便。
    8.布线可在上部滑触或侧面滑触。
    9.集电器采用拉簧压力,双极电刷,具有优良的续电能力。

二、产品型号与规格
    1。钢体滑触线的规格按燕尾槽铜棒的标称截面来定

    2.钢体滑触线的特点,型号、规格及额定电流值。如下表

型号标称截面 mm2额定电流(A)重量 kg/6米
YJGH-10010049530.0
YJGH-15015062032.0
YJGH-20020072835.0
YJGH-300300105040.0
YJGH-400400121046.0
YJGH-500500150051.0
YJGH-600600180056.0
YJGH-700700210062.0
YJGH-800800240067.0
YJGH-10001000300080.0

    3.刚体滑触线一般情况下按6m定尺供货
    4.刚体滑触线支架安装间距一般为3m
